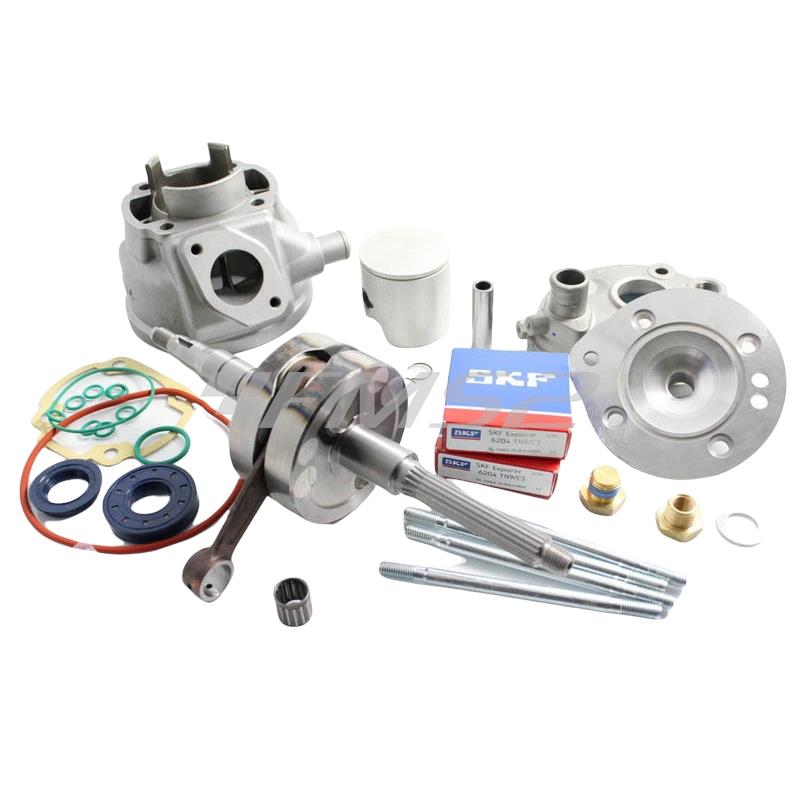

9926560 Maxi kit cilindro TPR 86 diametro 50 mm Minarelli LC corsa 44 mm

Maxi kit cilindro TPR Top Performance in alluminio con diametro 50 mm e corsa lunga 44mm per scooter con motore Minarelli orizzontale a liquido.

Il kit è composto da:

• Pistone monofascia diametro 50 mm e fascia cromata da 1 mm

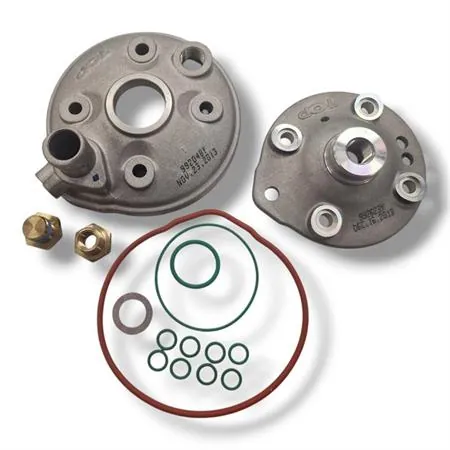

• Testa scomposta tronco conica in alluminio con squish calcolato
• Spinotto da 12 mm

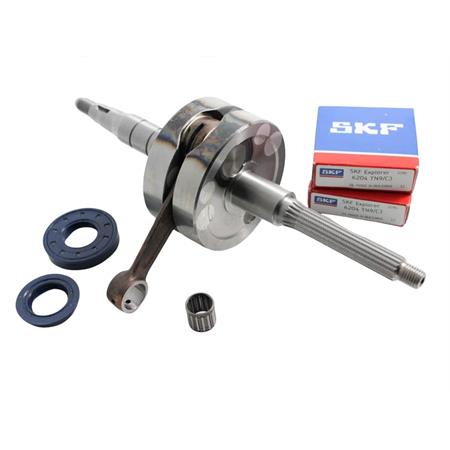

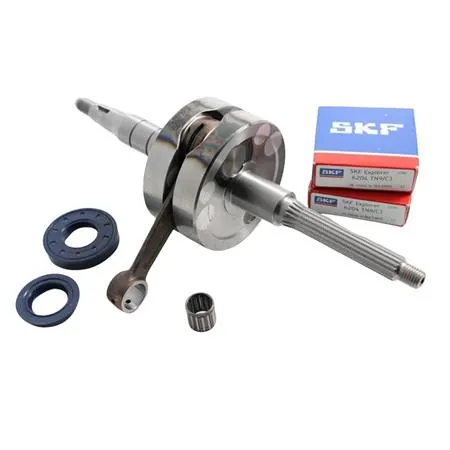

• Albero motore TPR spalle piene con biella da 85 mm corsa lunga 44 mm e spinotto da 12 mm

Attenzione: prima di procedere con il montaggio del gruppo termico, bisogna barenare il carter motore per consentire l'inserimento del cilindro, portando il diametro d'imbocco a 56,7+0\0,1mm per una profondità di 19mm.

Caratteristiche tecniche:

• Corsa: 44 mm
• Squish: 0,90 +/-0,10 mm
• Alesaggio: 50 mm
• Cilindrata: 86 cc
• Diagramma di distribuzione: scarico 190°
• Travasi: 130°
• Rapporto di compressione:
  • Geometrico: 15:1
  • Effettivo: 8,3:1
• anticipo accensione raccomandato: 20°
• candela consigliata: grado termico 10 scala NGK con filetto lungo

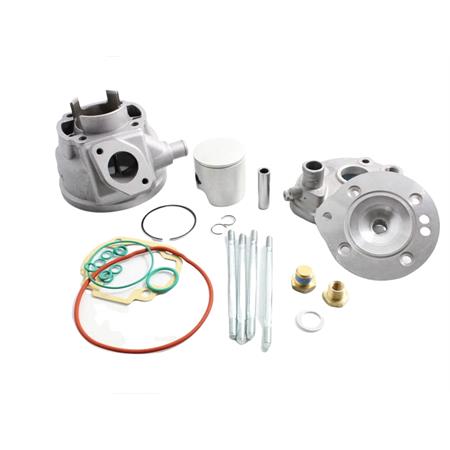

 Il kit è composto da:

1) 1 Coperchio camera di combustione per MA
2) 1 Cilindro Ø 50 Racing Allumino corsa 44 mm (solo per cod. 9926560)

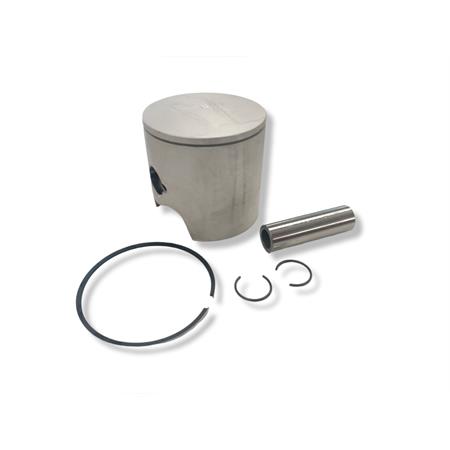

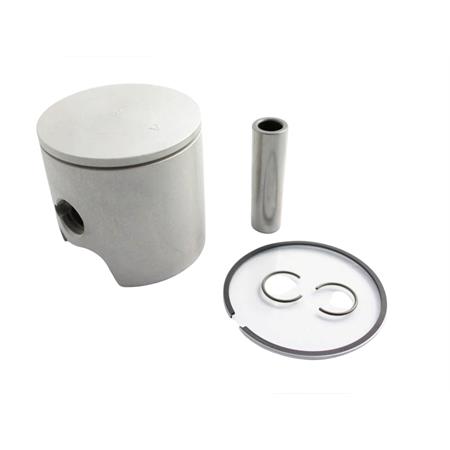

3) 1 Pistone alleggerito Ø 50 Racing

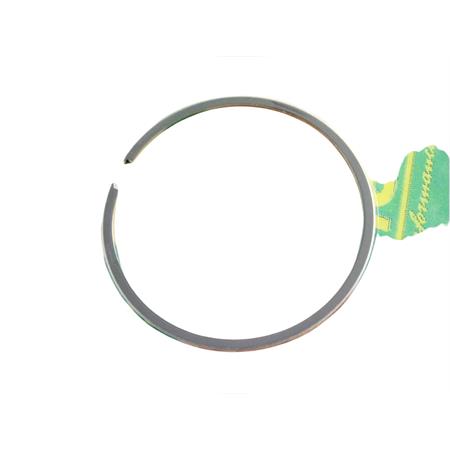

4) 1 Segmento cromato Ø 50 x 1
5) 1 Guarnizione flangia scarico
6) 1 Vite T.E. M14 x 1,25; L = 11 scarico acqua
7) 1 Riduzione per testa H2O (GAS 1/8)

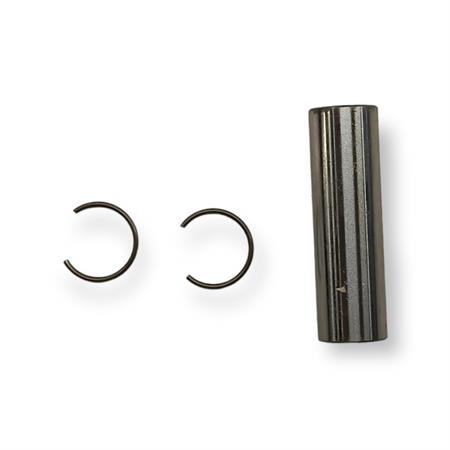

8) 1 Spinotto 12 x 40
9) 2 Anello di fermo spinotto Ø 12 AC
10) 1 Gabbia a rulli Ø 12 x 15 x 15
11) 1 Anello OR Ø 104,37 x 3,53 sagomato
12) 1 Guarnizione vite scarico acqua Ø 14,1 x 22 x 1
13) 1 OR tenuta compressione Ø 53,7 x 1,78 Viton
14) 8 OR in Viton verde Ø 6,35 x 1,78
15) 1 OR Ø 22,22 x 2,62 in Viton verde
16) 1 Guarnizione base cilindro
17) 1 Albero motore corsa 39,2 mm (solo per cod. 9926580)
18) 1 Albero motore corsa 44 mm (solo per cod. 9926560)
19) 1 Camera di combustione corsa 44 mm (solo per cod. 9926560)
20) 2 Cuscinetto SKF 6204ETN9/C3
21) 1 Paraolio lato volano
22) 1 Paraolio lato frizione

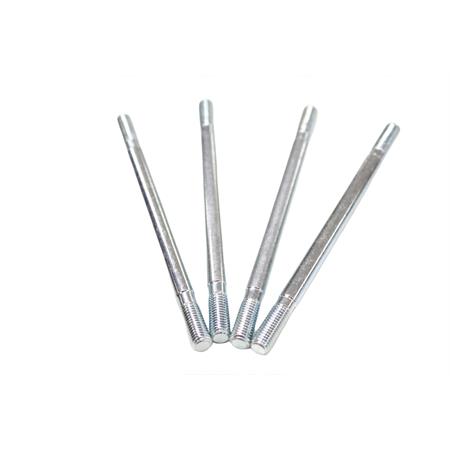

23) 4 Prigioniero M7 x 1; L = 115 mm (solo per cod. 9926560)
