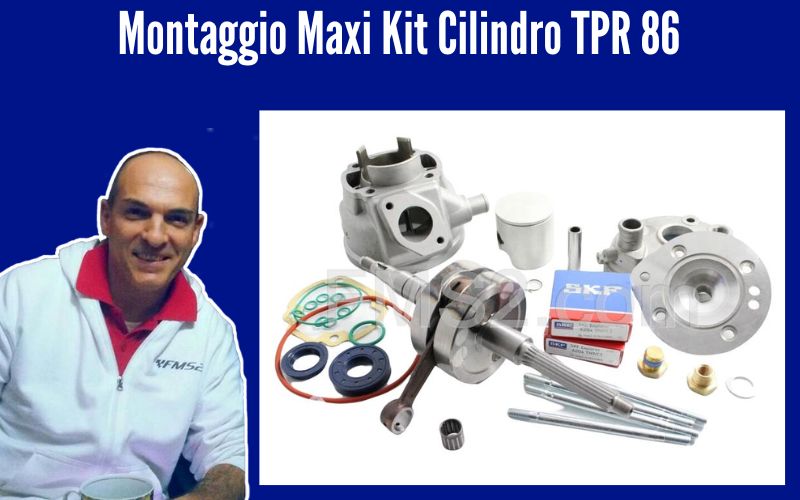

Montaggio Maxi Kit Cilindro TPR 86 Diametro 50mm Minarelli LC Corsa 44mm

Il seguente articolo fornisce una guida dettagliata per il montaggio del Maxi Kit Cilindro TPR 86 diametro 50mm Minarelli LC corsa 44mm. Si presuppone che il lettore abbia una conoscenza di base di meccanica dei motori e degli strumenti necessari.

Avvertenze:

• Prima di iniziare il montaggio, assicurarsi di avere tutti gli attrezzi necessari e di aver letto attentamente le istruzioni.
• Lavorare in un ambiente pulito e ordinato per evitare di contaminare i componenti del motore.
• Seguire attentamente le istruzioni per evitare danni al motore.
• In caso di dubbi o difficoltà, contattare un meccanico esperto.

Attrezzi necessari:

Fasi di montaggio:

1. Preparazione del motore:

• Smontare il vecchio cilindro e pistone.
• Pulire accuratamente il carter motore e la testa del cilindro.
• Controllare che non vi siano danni al carter motore o alla testa del cilindro.

2. Alesaggio del carter motore:

• Montare l'alesatore sul carter motore e regolarlo per il diametro corretto (56,7+0,0/-0,1 mm).
• Alesare il foro del carter motore alla profondità corretta (19 mm).
• Spianare la superficie del foro del carter motore.

3. Montaggio del cilindro:

• Posizionare la guarnizione di base del cilindro sul carter motore.
• Applicare una piccola quantità di sigillante per guarnizioni sul bordo della guarnizione.
• Posizionare il cilindro sul carter motore e assicurarsi che sia centrato.
• Serrare le viti del cilindro con la coppia corretta.

4. Montaggio del pistone:

• Montare i segmenti sul pistone utilizzando le pinze per segmenti e il compressore per anelli.
• Assicurarsi che i segmenti siano posizionati correttamente nelle fasce del pistone.
• Lubrificare il pistone e i segmenti con olio motore.
• Installare il pistone nel cilindro con attenzione.

5. Montaggio della testa del cilindro:

• Posizionare la guarnizione della testa del cilindro sulla testa del cilindro.
• Applicare una piccola quantità di sigillante per guarnizioni sul bordo della guarnizione.
• Posizionare la testa del cilindro sul cilindro e assicurarsi che sia centrata.
• Serrare le viti della testa del cilindro con la coppia corretta.

6. Montaggio dell'albero motore:

• Installare l'albero motore nel carter motore.
• Assicurarsi che l'albero motore sia posizionato correttamente e che i cuscinetti siano ben lubrificati.
• Montare la biella sull'albero motore e fissarla con il dado di bloccaggio.
• Serrare il dado di bloccaggio con la coppia corretta.

7. Montaggio del sistema di scarico:

• Montare il collettore di scarico sul cilindro.
• Fissare il silenziatore al collettore di scarico.

8. Montaggio del sistema di raffreddamento:

• Collegare i tubi dell'acqua alla testa del cilindro e al radiatore.
• Assicurarsi che i collegamenti siano ben fissati e che non vi siano perdite.

9. Montaggio del carburatore:

• Montare il carburatore sul collettore di aspirazione.
• Collegare il tubo del carburatore al serbatoio del carburante.

10. Avviamento e messa a punto:
