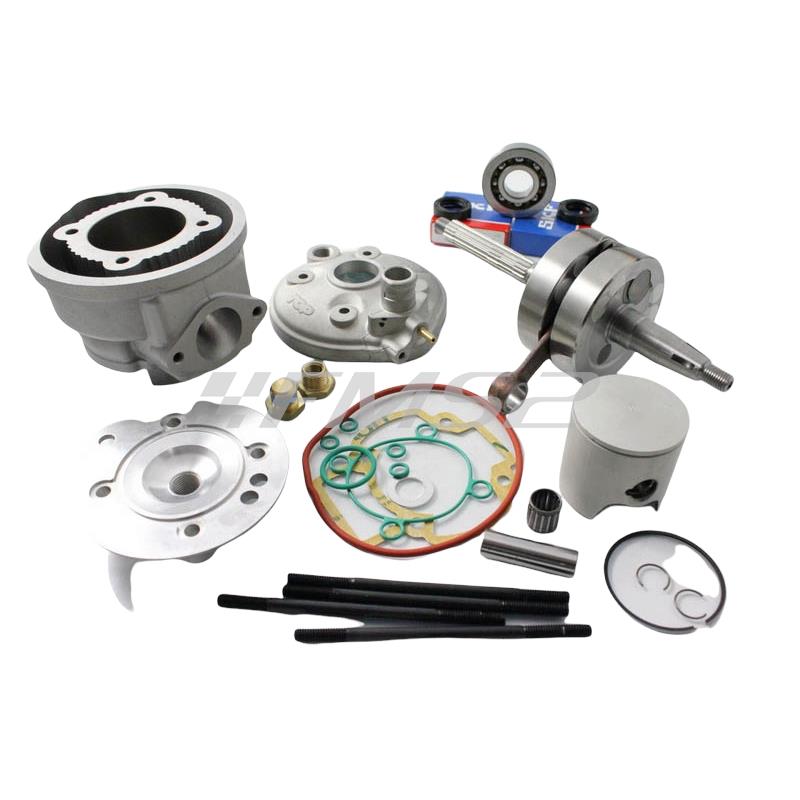

9928440 Motore gruppo termico maxi kit tpr diametro 50 mm Piaggio lc corsa 44 mm

Motore maxi kit TPR by top performance in alluminio con diametro 50mm e corsa lunga 44mm per scooter con motore Piaggio-Gilera a liquido.
Pistone monofascia diametro 50mm e fascia cromata da 1mm.
Testa scomposta tronco conica in alluminio con squish calcolato, spinotto da 12mm.
Albero motore TPR spalle piene con biella da 85mm corsa lunga 44mm e spinotto da 12mm.

Attenzione: prima di procedere con il montaggio del gruppo termico, bisogna barenare il carter motore per consentire l'inserimento del cilindro, portando il diametro d'imbocco a 56,7+0\0,1mm per una profondità di 23mm.

Caratteristiche tecniche:

• Corsa: 44 mm
• Squish: 0,90+/-0,10mm
• Alesaggio: 50mm
• Cilindrata: 86 cc
• Diagramma di distribuzione: scarico 192°
• Travasi 130°
• Rapporto di compressione:
  • Geometrico: 15:1
  • Effettivo: 8,3:1
• Anticipo accensione raccomandato: 20°
• Candela consigliata: grado termico 10 scala NGK con filetto lungo

Il kit è composto da:

1) 1 Coperchio camera di combustione per Piaggio
2) 1 Cilindro Ø 50 Racing Allumino corsa 44 mm (solo per cod. 9928440)
3) 1 Pistone alleggerito Ø 50 Racing
4) 1 Segmento cromato Ø 50 x 1
5) 1 Guarnizione flangia scarico
6) 1 Vite T.E. M14 x 1,25 L = 11 scarico acqua
7) 1 Riduzione per testa H2O (GAS 1/8”)
8) 1 Spinotto 12 x 40
9) 2 Anello di fermo spinotto Ø 12 AC
10) 1 Gabbia a rulli Ø 12 x 15 x 15

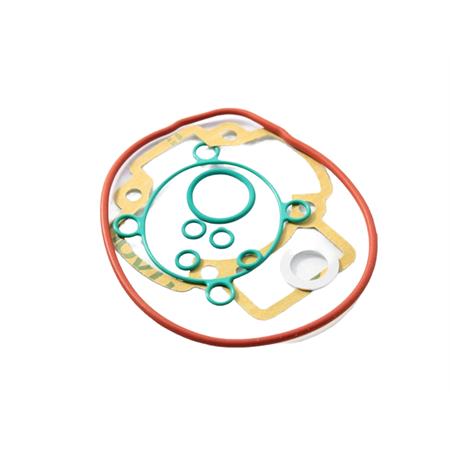

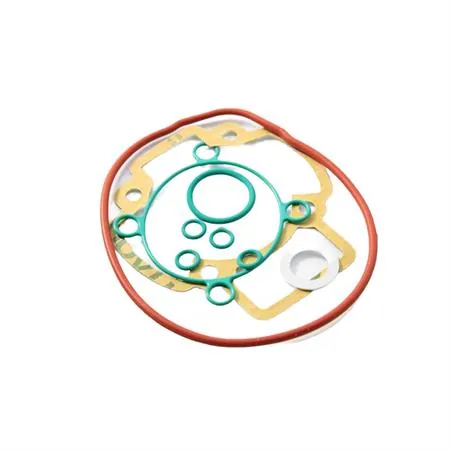

11) 1 Anello OR Ø 104,37 x 3,53 sagomato
12) 1 Guarnizione vite scarico acqua Ø 14,1 x 22 x 1
13) 1 OR camera di scoppio sagomato Piaggio
14) 4 OR in Viton verde Ø 6,35 x 1,78
15) 1 OR Ø 22,22 x 2,62 in Viton verde
16) 1 Guarnizione base cilindro
17) 1 Albero motore corsa 39,3 mm (solo per cod. 9928390)
18) 1 Albero motore corsa 44 mm (solo per cod. 9928440)
19) 1 Camera di combustione corsa 44 mm solo per cod. 9928440)

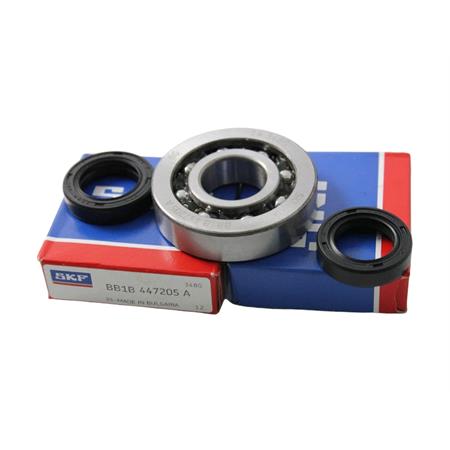

20) 2 Cuscinetto SKF BB1B447205A
21) 1 Paraolio lato volano
22) 1 Paraolio lato frizione
23) 4 Prigionieri M6 x 1 L = 115 mm
