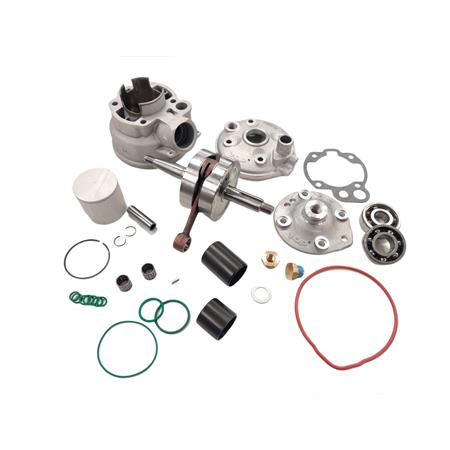

9924240 Maxi kit TOP TPR 86 cc diametro 50 mm cilindro in alluminio testa scomposta Minarelli per AM6 corsa lunga, completo di albero motore cilindro e cuscinetti

Maxi kit TOP TPR 86 cc diametro 50 mm in alluminio testa scomposta è un gruppo termico completo di albero motore, cilindro e cuscinetti. Corsa lunga per tutti i motori serie AM345\AM6.

Caratteristiche tecniche:

• Scarico: sdoppiato con traversino centrale
• Corsa: 44 mm
• Squish: 0,90+\-0,10
• Alesaggio: 50 mm
• Cilindrata: 86 cc
• Diagramma distribuzione: scarico 190°
• Travasi: 130°
• Rapporto di compressione:
  • Geometrico: 14,8:1
  • Effettivo: 8,1:1
• Anticipo accensione raccomandato: 17°

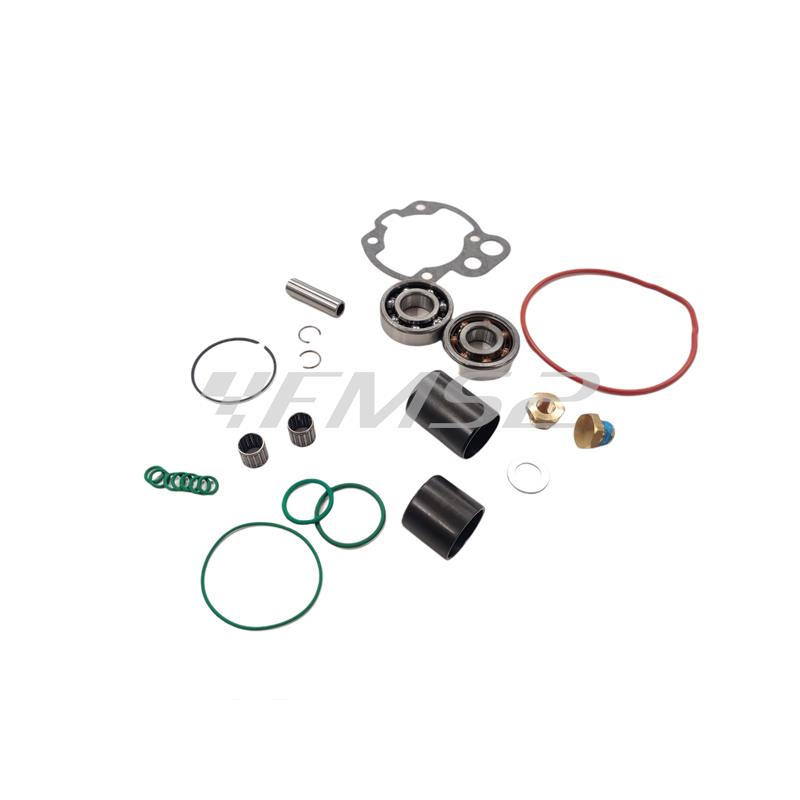

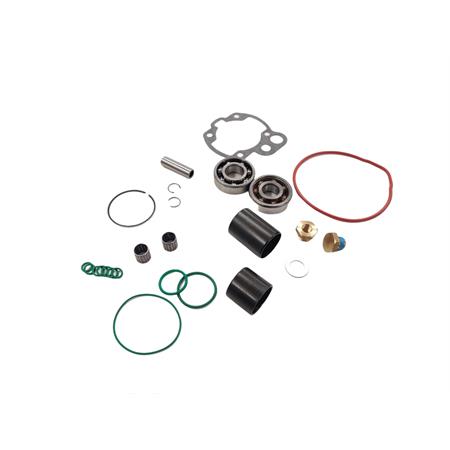

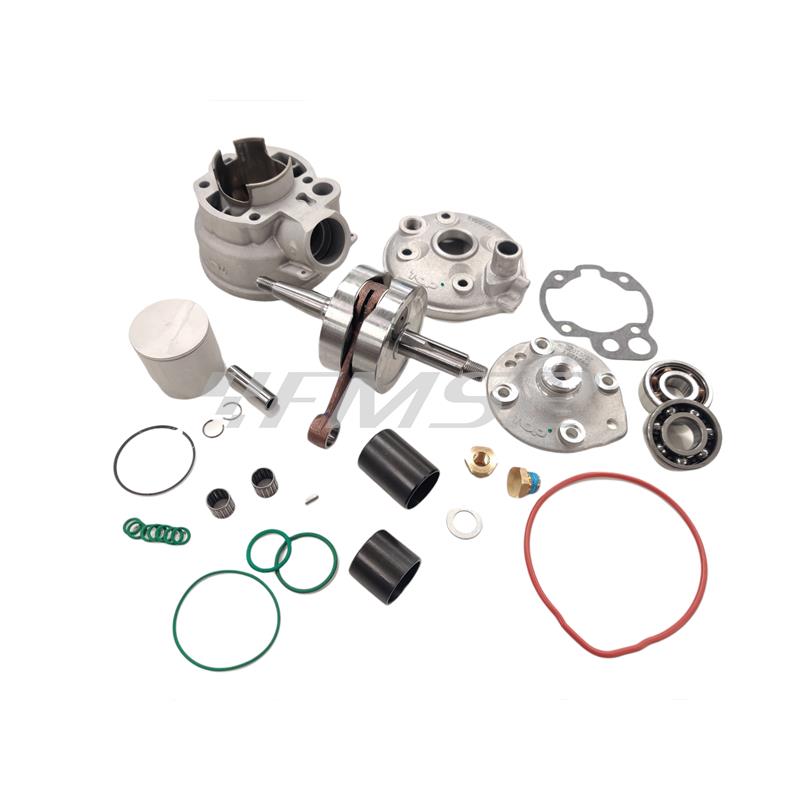

Il kit è composto da:

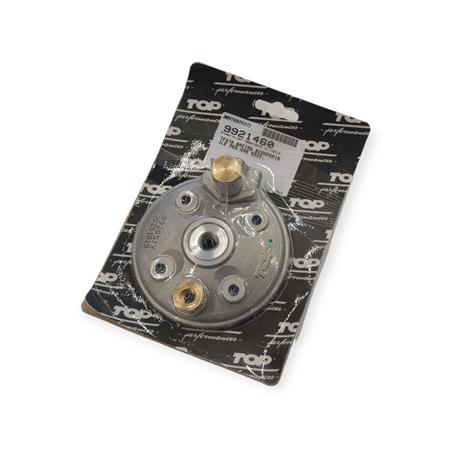

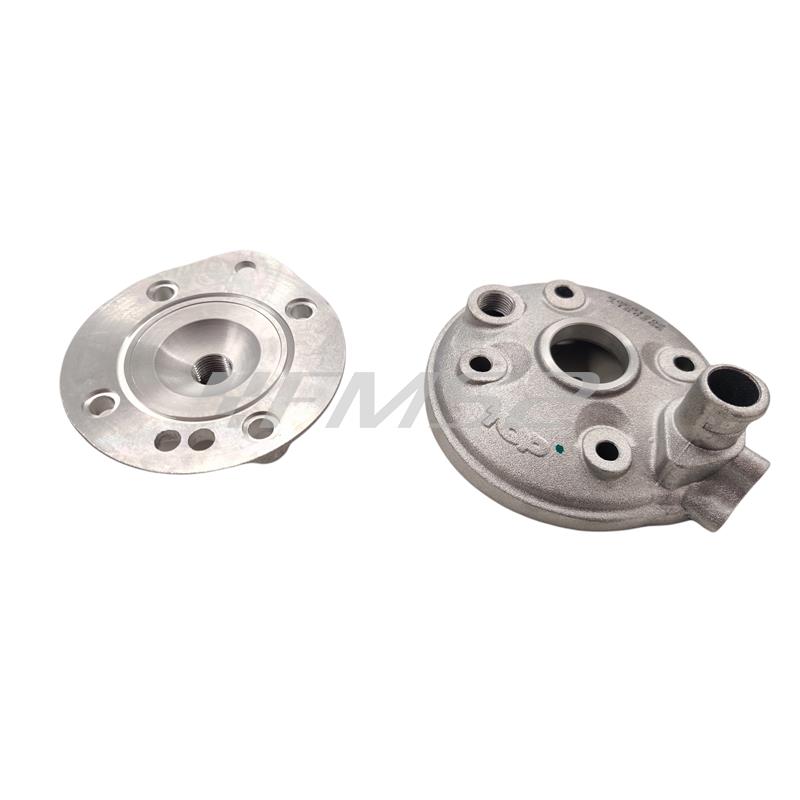

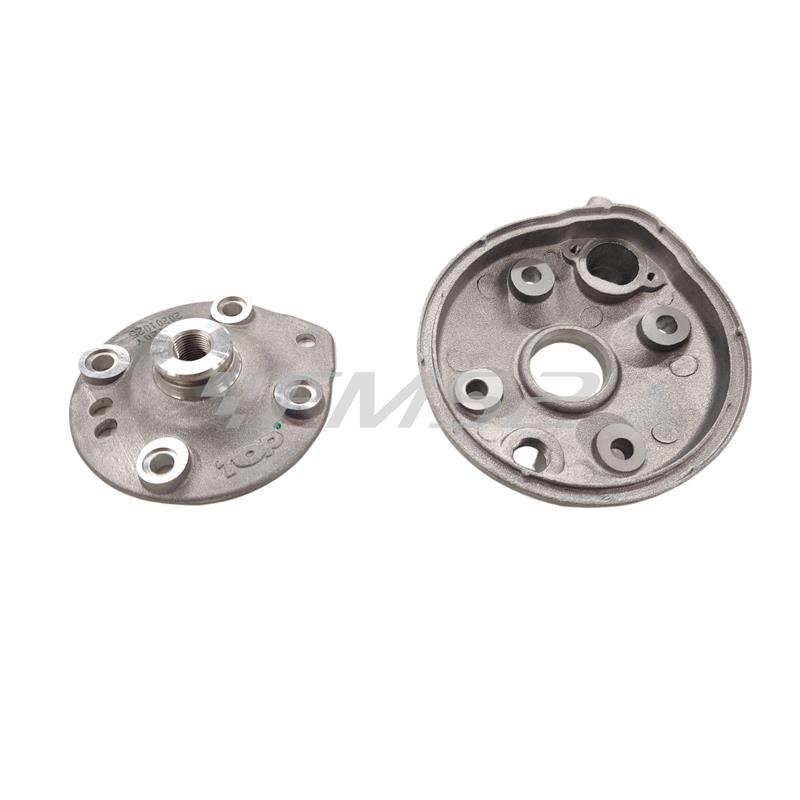

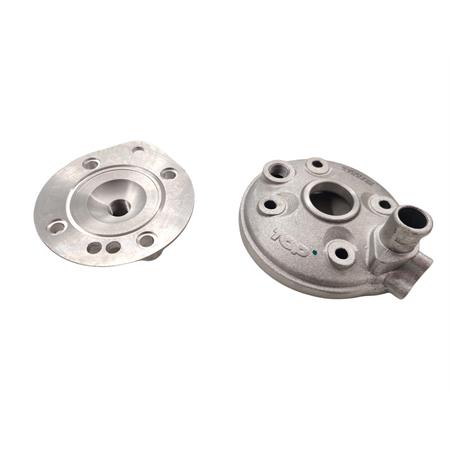

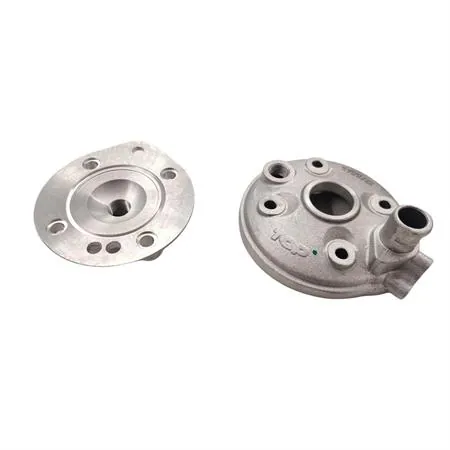

1) 1 Coperchio camera di combustione per AM6

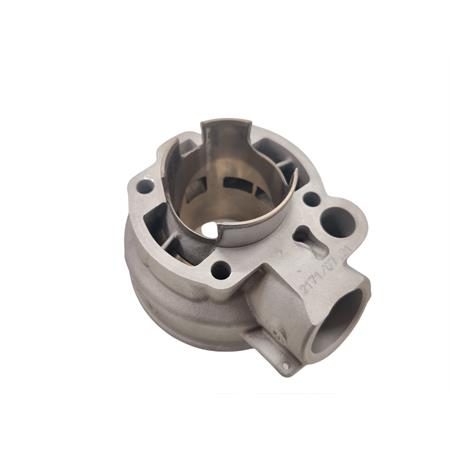

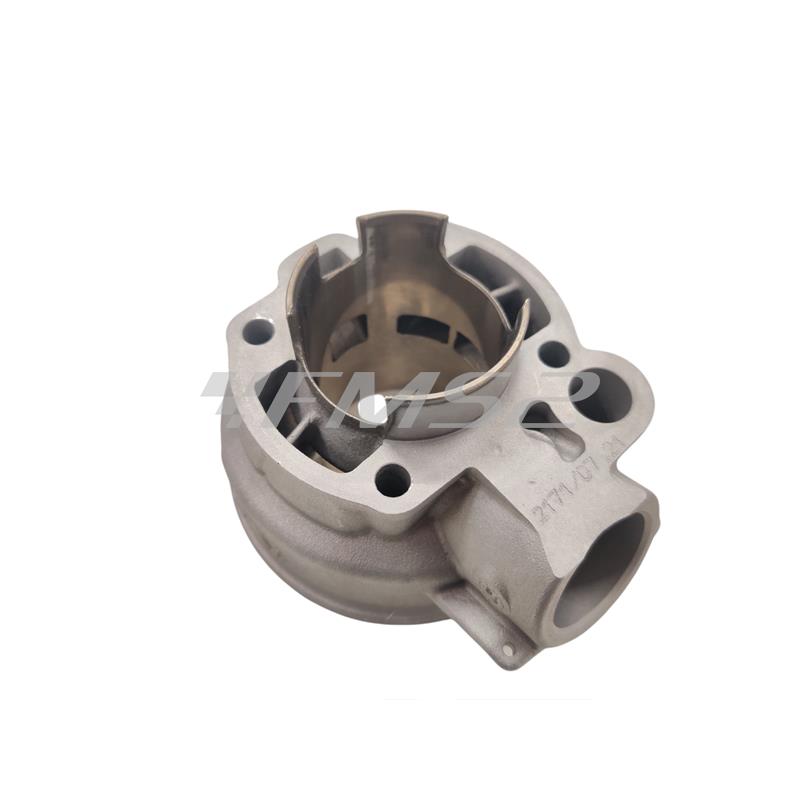

2) 1 Cilindro Ø 50 Racing Allumino corsa 44 mm (solo per cod. 9924240)

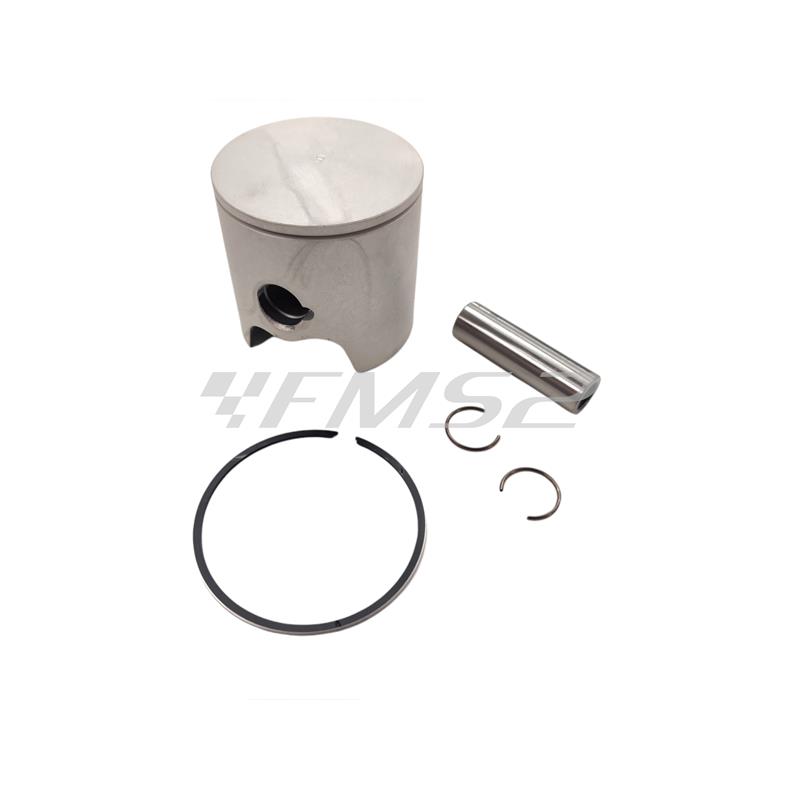

3) 1 Pistone alleggerito Ø 50 Racing AM6
4) 1 Segmento cromato Ø 50 x 1

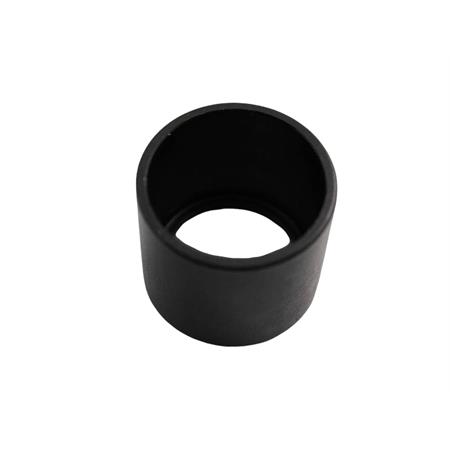

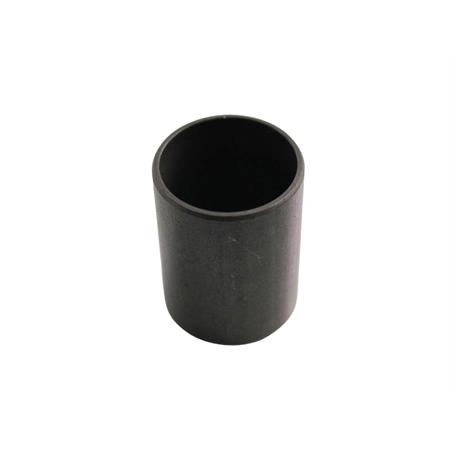

5) 1 Boccola per riduzione scarico Ø 28 mm
6) 1 Boccola per riduzione scarico Ø 32 mm
7) 1 Vite T.E. M14 x 1,25; L = 11 scarico acqua
8) 1 Riduzione per testa H2O (GAS 1/8)
9) 1 Spinotto 12 x 40
10) 2 Anello di fermo spinotto Ø 12 AC
11) 1 Gabbia a rulli Ø 12 x 15 x 15
12) 1 Anello OR Ø 104,37 x 3,53 sagomato
13) 1 Guarnizione vite scarico acqua Ø 14,1 x 22 x 1
14) 1 OR tenuta compressione Ø 53,7 x 1,78 Viton
15) 8 OR in Viton verde Ø 7,66 x 1,78
16) 1 OR Ø 22,22 x 2,62 in Viton verde
17) 1 Guarnizione base cilindro
18) 1 OR Ø 32 x 2,5 in Viton verde

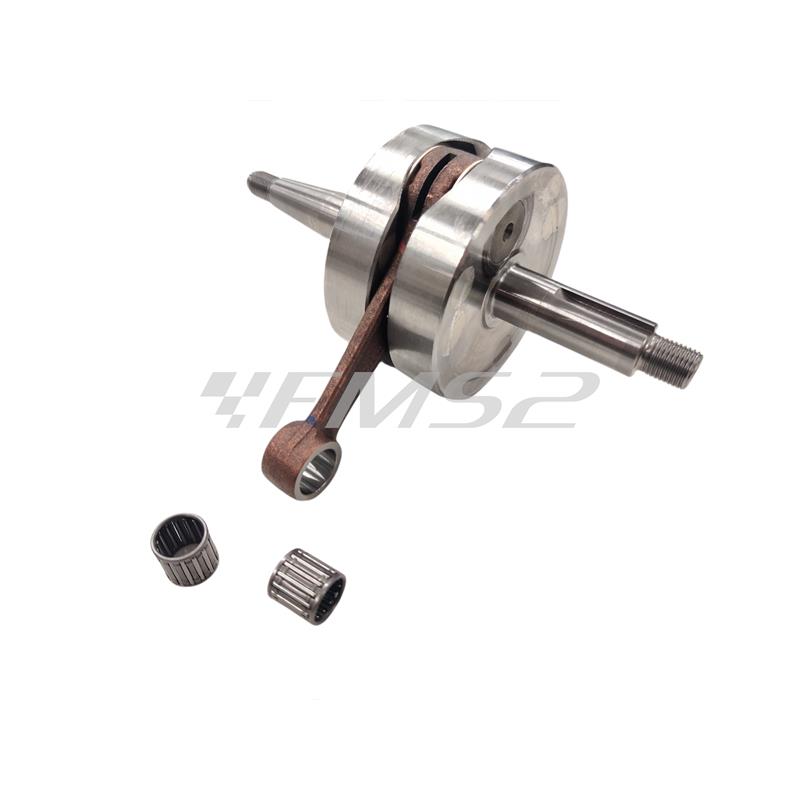

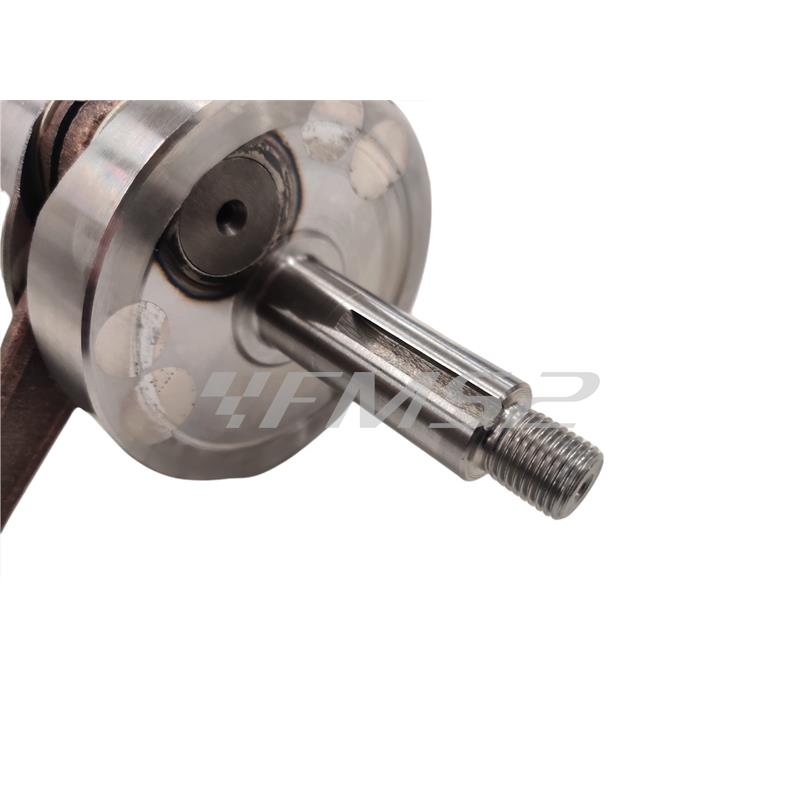

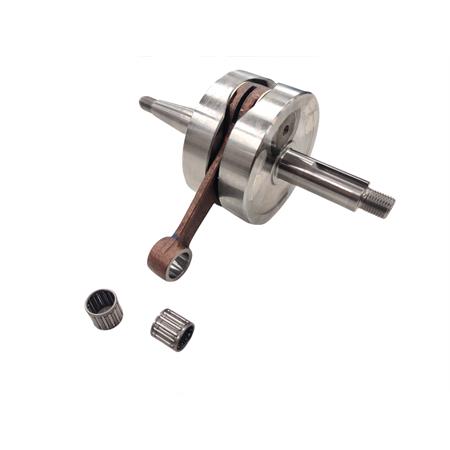

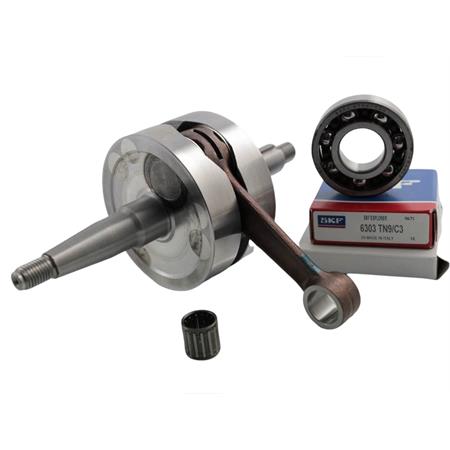

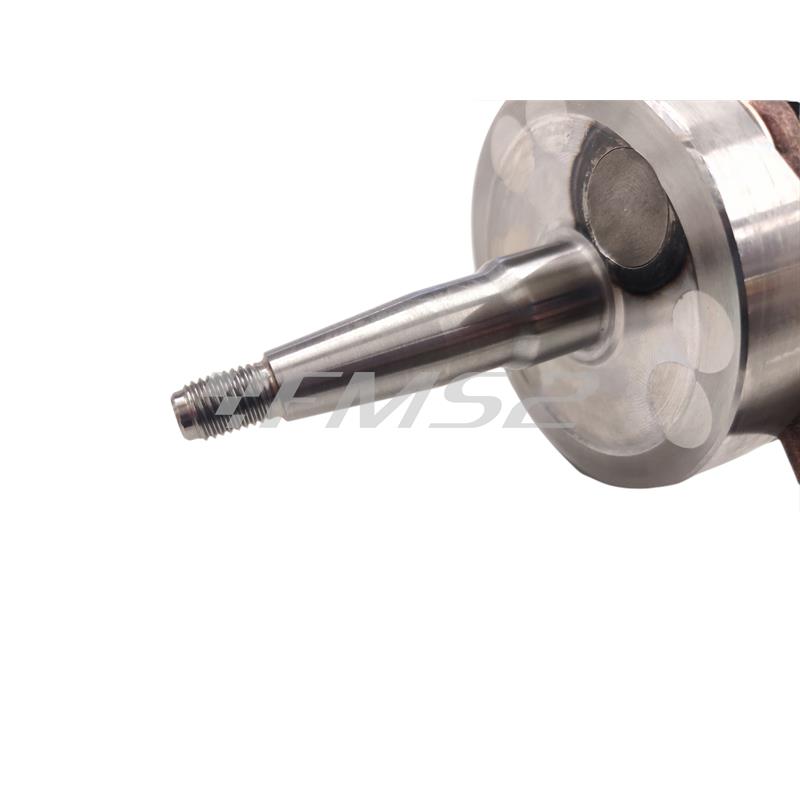

19) 1 Albero motore corsa 44 mm (solo per cod. 9924240)
20) 1 Camera di combustione corsa 44 mm (solo per cod. 9924240)

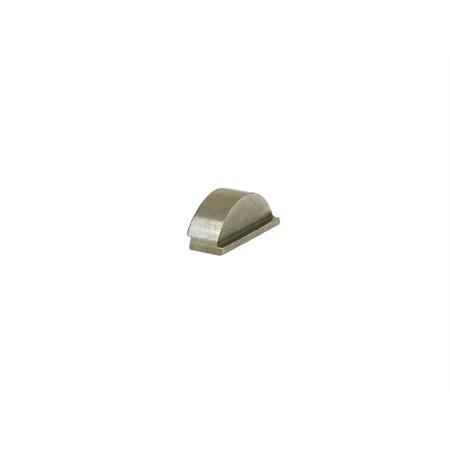

21) 1 Chiavetta disassata 0,6 (solo per cod. 9924240)
22) 1 Cuscinetto SKF 6204ETN9/C3H (solo per cod. 9924240)
23) 1 Cuscinetto SKF 6303TN9/C3 (solo per cod. 9924240)
