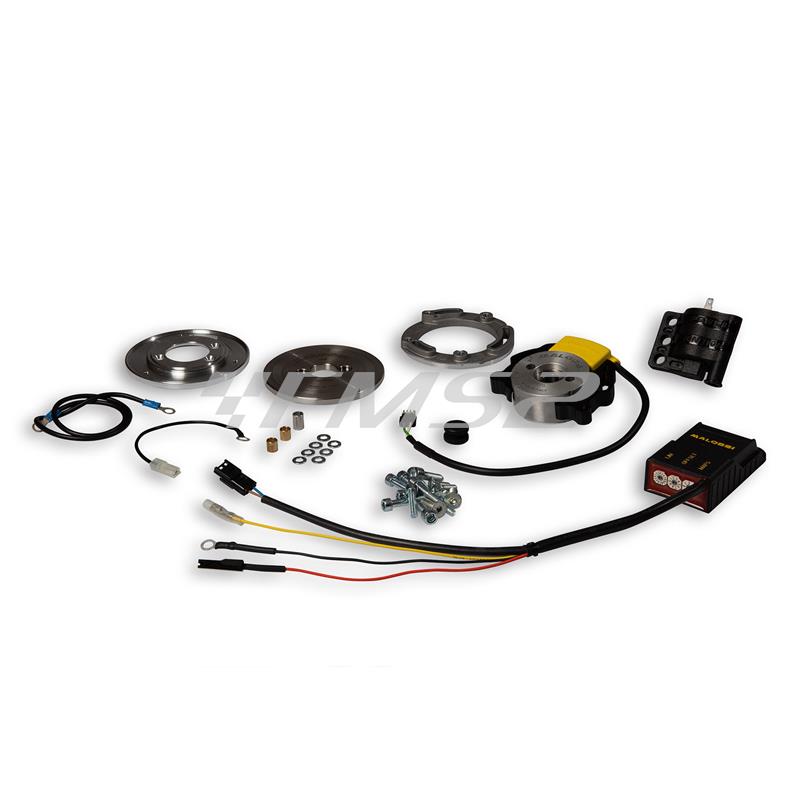

5517975 Accensione a rotore interno Malossi mhr team II per scooter con motore Piaggio con raffreddamento a liquido e utilizzo anche con carter C-one, RC-one Piaggio e Minarelli orizzontale

Accensione a rotore interno Malossi mhr team II per scooter con motore Piaggio con raffreddamento a liquido e utilizzo anche con carter C-one, RC-one Piaggio e Minarelli orizzontale, ricambio 5517975
Appartiene alla categoria elettrico - accensione a rotore interno

ATTENZIONE: QUESTA ACCENSIONE SI UTILIZZA SOLO SUI CARTER C-ONE E RC-ONE CON ATTACCO MINARELLI E COMPONENTISTICA PIAGGIO. SE AVETE UN BLOCCO MOTORE MINARELLI ORIZZONTALE DOVETE ACQUISTARE L'ACCENSIONE CODICE MALOSSI 5518269

Nuova accensione MHR Team II Malossi: Novità assoluta!!!

Gestisce più mappe contemporaneamente senza dover ricorrere a palmari, con un semplice click. Permette di traslare la mappa selezionata spostando l'OFFSET (+ o - 2°).

Le accensioni Malossi concentrano in sè il massimo della tecnologia applicata alle competizioni. Le nuove accensioni a rotore interno nascono dall'esigenza di ovviare alle limitazioni tecniche dei gruppi volano-accensione di origine, i quali oltre i 10.000 giri/minuto non garantiscono una costanza di prestazione, provocando notevoli ed a volte insormontabili problemi di messa a punto.

Abbiamo reso la centralina ancora più immune ai disturbi, sviluppando un microprocessore basato su uP STM8 - 8 Bit con capacità di calcolo superiore @ 20 MIPS per garantire una precisione di scintilla molto superiore rispetto alla versione precedente!

La gamma MHR Team II è dotata di centralina ad anticipo variabile non rimappabile con 3 trimmer:

• il primo (MAPS) per determinare la selezione della mappa di anticipo
• il secondo (OFFSET) permette di spostare la mappa selezionata + o – 2°
• il terzo (LIM) indicato in particolar modo per i motori 4 tempi, permette di variare l'intervento del limitatore di giri (da 11.500 a 14.300 Rpm + limitatore escluso)

È dotata inoltre di 8 mappature preimpostate che si distinguono in:

• 1 per motori 4T anticipo variabile
• 6 per motori 2T anticipo variabile
• 1 con anticipo fisso

Sono stati rivisti anche gli altri componenti fondamentali come la bobina ad alta tensione, ora in grado di erogare una tensione di scarica massima >40 KV per i normali regimi di rotazione del motore da >3000 RPM e uno straordinario tempo di salita @10bar> 1750 V/uS.
Una delle novità più importanti è il nuovo gruppo rotore-statore, il cui componente statico è stato completamente riprogettato sotto il profilo meccanico ed elettronico!

Nell'istruzione di montaggio verranno forniti tutti i grafici per poter settare al meglio gli anticipi sui diversi motori.

Rendimento elettrico migliorato del 20%. Riduzione del regime minimo di avviamento da 450 rpm a 370 rpm.

Gli effetti di quest’ ultima evoluzione si traducono in un aumento della tensione erogata alla candela, a parità di regime di rotazione, di rilevanza tutt’altro che trascurabile rispetto al modello precedente.

DATI TECNICI

Centralina

Centralina ad anticipo variabile dotata di 3 trimmer:

• trimmer MAPS: selezione mappa di anticipo
• trimmer OFFSET: spostamento mappa selezionata + o – 2°
• trimmer LIM: variazione intervento limitatore di giri (16 posizioni possibili)

8 mappature preimpostate:

• 1 per motori 4T anticipo variabile
• 6 per motori 2T anticipo variabile
• 1 con anticipo fisso

• Sistema basato su uP STM8 - 8 Bit con capacità di calcolo superiore @ 20 MIPS (milioni di istruzioni per secondo).
• Riduzione dei tempi di calcolo, migliore precisione e stabilità dell'attuazione dell'anticipo.
• Architettura hardware con miglioramento dell'immunità ai disturbi.
• Cablaggio con classe di temperatura 105°C.
• Commutatore per compensazione errore di calettamento volano di +- 2° con discretizzazione di 0,5°
• Otto tabelle di anticipo selezionabili tramite commutatore esterno.
• Vettore tabelle anticipo composto da 24 breakpoint a interpolazione lineare.
• Gestione del fuorigiri tramite commutatore esterno da 16 posizioni.
• Soft cut per un intervento graduale del limitatore.
• 15 posizioni di regolazione limitatore da 11.500 a 14.300 con step di 200 RPM, più una posizione per esclusione limitatore.

 Bobina alta tensione

• Tensione di scarica massima > 40 KV per regimi di rotazione motore >3000 Rpm
• Massimo picco di tensione bobina a gap aperto > 50KV
• Tempo di salita @10bar > 1750V/uS

Gruppo rotore-statore

• Riduzione peso della parte statorica di circa il 30%, -100gr totali.
• Circuito magnetico monolitico ad alta permeabilità.
• Ottimizzazione del percorso magnetico.
• Potenziamento della parte avvolta, con cavo di classe termica superiore e maggiorazione del diametro del filo.
• Rendimento elettrico migliorato del +20%.
• Riduzione del regime minimo di avviamento da 450 Rpm a 370 Rpm.
• Connettore miniaturizzato impermeabile, certificato IP67, con blocco della ritenzione.
• Cablaggio classe automotive.
• Rotore con magneti permanenti in Neodimio.

 ATTENZIONE : con questo tipo di accensione l'impianto elettrico del veicolo viene escluso.
