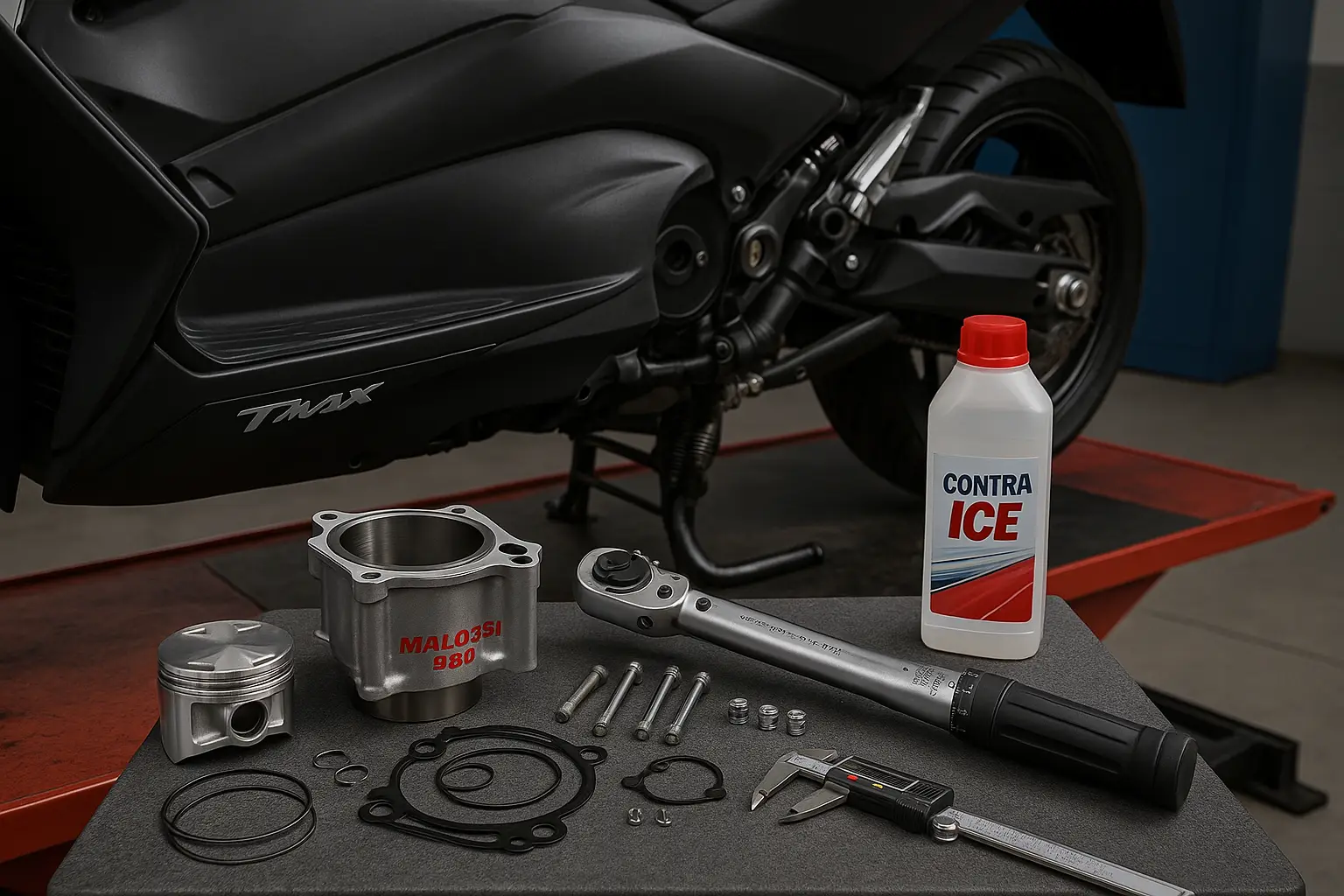

Guida completa: montare il kit cilindro sullo Yamaha TMAX (500/530/560)IntroduzioneIn questa guida pratica vediamo come installare un kit cilindro sullo Yamaha TMAX (500/530/560): strumenti necessari, coppie di serraggio critiche, procedura passo-passo, errori da evitare, taratura dopo il montaggio e checklist finale. ⚠️ Nota: i valori di coppia e le tolleranze variano per anno/modello e per marca del kit. Riferisciti sempre al manuale officina Yamaha e alle istruzioni del produttore del kit.Prerequisiti e sicurezzaVeicolo freddo e su cavalletto stabile; area di lavoro pulita.Scollega la batteria (morsetto negativo).DPI: guanti in nitrile, occhiali protettivi.Raccogli e smaltisci correttamente liquidi esausti (olio/refrigerante).Occorrente (strumenti, materiali e ricambi)CategoriaArticolo consigliatoSKU FMS2Link SKU FMS2NoteKitKit cilindro (es. Malossi Big Bore 560 per TMAX 530/560)N/D N/DVerifica compatibilità anno/versioneGuarnizioniSerie guarnizioni cilindro/testa TMAXN/D N/DSempre nuova, mai riutilizzarePistonePistone dedicato (se non incluso)N/D N/DCon spinotto, seeger, fasceLiquido refrigeranteMafra Contra-Ice puro da diluire – 1 L (cod. HO042)M5HO042Mafra Contra-IceOAT/LL, compatibile alluminioOlio motore4T specifica Yamaha (gradazione conforme)N/D N/DCon filtro olio se previstoCandelaNGK/altro (grado termico conforme)BGN3821090Candela NGK CR9EKSostituzione consigliataFrenafilettiFrenafiletti medio (tipo blu)RM267202056Frenafiletti medio Liqui Moly 10grPer prigionieri/ bulloneriaPulitorePulitore piani accoppiamento/guarnizioniAUS5839FBomboletta pulitore freni IRONTEK 600 mlNo abrasivi aggressiviChiave dinamometrica5–60 Nm (range indicativo)AUV725500AChiave dinamometrica TNTFondamentale per coppieUtensili variBussole, esagonali, spessimetro/calibroAU541050EAttrezzo spessimetroPer verifica squishRefrigerante/SpurgoImbuto + pompetta spurgoAU541050IPompa pneumatica per spurgo freni TNTSpurgo accurato impiantoTabella coppie di serraggio (Yamaha TMAX 530 – manuale officina XP530)ComponenteCoppia (Nm)NoteDadi testa cilindro10 → 20 → +120°Sequenza e fasi come da manualeBulloni cilindro10Lubrificazione filetto se previstoCoperchio testa10Serraggio incrociatoCorpo farfallato/iniettori14 (bulloni collettore aspirazione) /3 (fascette giunto TB)Guarnizioni O-ring nuove se richiesteScarico collettore20 (dadi anteriori gruppo scarico)Controllo perdite a caldo; sugli stud bolt è 15.Preparazione veicoloRimuovi carene/cover necessarie per accedere alla testa/cilindro.Svuota circuito refrigerante; raccogli in contenitore idoneo.Scollega airbox e corpo farfallato/iniettori se intralciano.Porta il pistone in PMS (o posizione indicata) e marca catena/corona distribuzione se applicabile.Smontaggio (alto motore)Allenta il tendicatena (se presente) seguendo la procedura ufficiale.Rimuovi coperchio testa e componenti accessori.Sblocca e rimuovi testa seguendo sequenza inversa di serraggio.Sfila cilindro con cautela; evita di graffiare il basamento.Rimuovi pistone (tenendo in sicurezza seeger e spinotto).Pulisci accuratamente piani di accoppiamento (no abrasivi che rigano).Installazione pistone e cilindro (kit)Verifica fasce (gioco in canna), verso del pistone (freccia scarico) e orientamento spinotto.Lubrifica leggermente con olio motore fasce/canna.Monta il pistone sull’occhio di biella, inserisci spinotto e seeger nuovi.Posiziona con cura il nuovo cilindro, comprimendo le fasce con le dita (no forzature con utensili).Posiziona guarnizioni nuove (base/testa) e verifica eventuale squish con stagno/spessimetro se previsto dal kit.Rimonta la testa e serra in sequenza e fasi secondo tabella ufficiale.Rimontaggio e riempimentoRimonta coperchio testa, corpo farfallato/iniettori, airbox, tubazioni e connettori.Collega linea refrigerante, riempi con miscela (puro + acqua demineralizzata) secondo percentuale indicata.Esegui spurgo del circuito (apri valvole spurgo se presenti).Ripristina l’olio motore (se scaricato) e sostituisci il filtro se previsto.Ricontrolla cablaggi, manicotti e fascette.Primo avviamento, rodaggio e taraturaPrimo avvio: lascia stabilizzare al minimo, verifica perdite (acqua/olio) e rumori anomali.Rodaggio: evita carichi alti e lunghe stazionarie (secondo istruzioni del kit).Taratura iniezione/ECU: consigliata ottimizzazione CO/mappa per sfruttare il kit e preservare l’affidabilità.Candela: verifica colorazione/lettura dopo i primi km.Coppie di controllo: a caldo, ripeti i controlli indicati dal manuale (se previsto).Errori comuni da evitareRiutilizzare guarnizioni o seeger del pistone.Serraggi “a sentimento” senza chiave dinamometrica.Non rispettare la sequenza di serraggio testa/cilindro.Dimenticare lo spurgo completo del refrigerante.Trascurare taratura e rodaggio.Tabella compatibilità (indicativa)ModelloAnniNoteTMAX 5002008–2011Verificare kit dedicatiTMAX 5302012–2019Compatibilità varianti DX/SX da confermareTMAX 5602020–2025Big bore 560: controllare codici kitChecklist finale (prima del test su strada) Nessuna perdita da manicotti/giunti. Coppie verificate come da tabella. Liquidi a livello (olio e refrigerante). Assenza spie anomale; temperatura regolare. Rodaggio e taratura pianificati.FAQServe rimappare l’ECU dopo il kit? Consigliata: l’ottimizzazione di CO/mappa aiuta prestazioni, consumi e affidabilità.Quanto aumenta la potenza/coppia? Dipende da kit, scarico, aspirazione e taratura. Inquadra un range secondo il produttore.Quanto dura il rodaggio? Segui le indicazioni del produttore (es. prime [XXX] km con carichi moderati e variazione di regime).Il kit è omologato per uso stradale? Verifica omologazioni e normative locali; alcuni kit sono destinati a uso sportivo/competizione.Quali modelli TMAX sono compatibili? Controlla anni e versioni nella scheda del kit e nella tabella di compatibilità.
