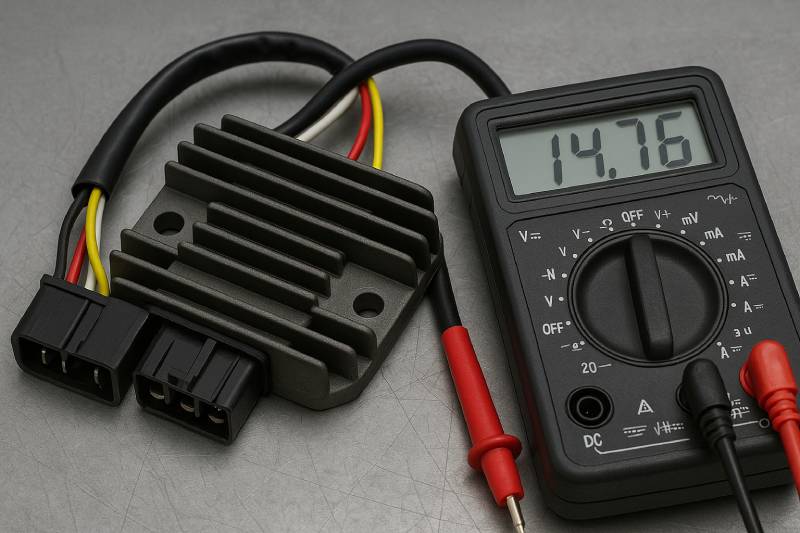

Una batteria che si scarica continuamente, lampadine che si bruciano, luci che cambiano intensità con i giri del motore o un connettore annerito possono far sospettare il regolatore di tensione. Prima di sostituirlo, però, bisogna capire se il problema nasce davvero dal regolatore oppure da batteria, statore, cablaggio, masse o connettori.Il regolatore/raddrizzatore fa parte del sistema di ricarica: riceve l'energia prodotta dal generatore e, negli impianti che lo prevedono, la raddrizza e la regola per alimentare correttamente la batteria e l'impianto elettrico. Shindengen, uno dei principali produttori di regolatori per motocicli, descrive proprio questa funzione: raddrizzare l'uscita del generatore e controllare la carica mantenendo la tensione della batteria entro il valore previsto dal sistema.Risposta rapidaUn regolatore guasto può provocare sia tensione troppo bassa, con batteria che non si ricarica, sia tensione troppo alta, con rischio di danneggiare batteria e componenti elettrici.Il test corretto non consiste nel misurare un unico valore “universale”: bisogna controllare batteria a motore spento, tensione di carica a motore acceso, comportamento aumentando i giri e, se necessario, uscita dello statore e continuità di connettori e masse. I valori esatti vanno confrontati con il manuale d'officina del veicolo.IndiceA cosa serve il regolatore di tensioneSintomi di regolatore guastoRegolatore, batteria o statore?Come testare il sistema con il multimetroCome interpretare i valoriTensione troppo altaTensione troppo bassaQuando controllare lo statoreConnettori, masse e cablaggiTipi di regolatore/raddrizzatoreCome scegliere il ricambio correttoMontaggio e dissipazione del caloreErrori da evitareFAQA cosa serve il regolatore di tensioneLo statore o generatore produce energia elettrica mentre il motore gira. L'uscita aumenta generalmente con il regime e deve essere gestita prima di raggiungere batteria, centraline, luci e altri utilizzatori.Il gruppo regolatore/raddrizzatore può svolgere due compiti:raddrizzare la corrente alternata proveniente dal generatore in corrente continua per la parte DC dell'impianto;regolare la tensione, evitando che salga oltre il valore previsto dal progetto.Non tutti gli scooter hanno lo stesso schema. Esistono impianti monofase, trifase, AC/DC misti, sistemi con regolatore separato dal raddrizzatore e sistemi integrati. Anche il numero di fili non identifica da solo la funzione del componente.Per questo un regolatore “che ha lo stesso connettore” non è automaticamente compatibile.Sintomi di un regolatore di tensione guastoBatteria che si scarica nonostante l'usoSe il sistema non fornisce sufficiente tensione di ricarica, la batteria alimenta progressivamente i servizi fino a scaricarsi. Lo scooter può partire bene dopo una ricarica esterna e tornare debole dopo alcuni tragitti.Batteria che si surriscalda o mostra segni di sovraccaricaUn regolatore che non limita correttamente la tensione può sovraccaricare la batteria. Su batterie al piombo possono comparire forte riscaldamento, deformazioni o perdita di elettrolita; sulle batterie sigillate o al litio vanno sempre rispettati i limiti specifici del produttore.Lampadine che si bruciano frequentementeUna tensione eccessiva può ridurre drasticamente la vita delle lampade e mettere sotto stress altri utilizzatori. Sui veicoli moderni con LED ed elettronica, però, non bisogna aspettare che una lampadina si bruci: una sovratensione va diagnosticata subito.Luci che aumentano o diminuiscono molto con i giriUn certo cambiamento può essere normale su alcuni vecchi impianti, ma variazioni marcate o irregolari possono indicare problemi di regolazione, connessioni o generatore.Fusibili che saltanoNon è un sintomo esclusivo del regolatore. Un cortocircuito nel cablaggio, un componente guasto o un filo schiacciato possono provocare lo stesso problema. Non sostituire il fusibile con uno di amperaggio superiore.Connettore regolatore annerito o scioltoUn contatto con resistenza elevata genera calore. Il connettore può diventare marrone, deformarsi o fondersi. In questo caso non basta spesso montare un regolatore nuovo: vanno ripristinati pin, terminali e cablaggi danneggiati.Regolatore molto caldoIl regolatore dissipa energia e può diventare caldo durante il funzionamento. Il calore, da solo, non dimostra un guasto. Diventa sospetto quando è associato a tensione fuori specifica, connettori deteriorati, posizione di montaggio errata o segni di surriscaldamento.Regolatore, batteria o statore? Come non confonderliSintomoPossibili causePrimo controlloBatteria scarica dopo pochi giorniBatteria usurata, assorbimento parassita, ricarica insufficienteTest batteria e assorbimento a quadro spentoBatteria scarica durante l'usoStatore, regolatore, cablaggio, masseTensione ai poli a motore accesoTensione troppo altaRegolatore, massa o cablaggio di riferimentoConfronto con specifica del veicoloTensione bassa ma statore produce correttamenteRegolatore, raddrizzatore, connettori o cadute di tensioneTest ingresso/uscita e connessioniUna fase statore molto diversa dalle altrePossibile statore guastoTest AC e resistenze secondo manualeSe il dubbio è soprattutto sul generatore, consulta la guida FMS2 statore scooter guasto: come capirlo prima di cambiare pezzi a caso.Come testare regolatore e sistema di ricarica con il multimetroSicurezza: le misure sull'impianto elettrico vanno eseguite evitando cortocircuiti, parti calde e organi in movimento. Se non conosci lo schema del veicolo o non sai distinguere AC e DC, è preferibile affidare il controllo a un tecnico.1. Controlla prima la batteria a motore spentoUna batteria quasi scarica o danneggiata può falsare la diagnosi del sistema di ricarica. Lasciala stabilizzare e misura la tensione ai poli con il multimetro impostato in DC. Il valore va interpretato in base alla tecnologia della batteria e al suo stato di carica.Se la batteria è vecchia o sospetta, non fermarti alla tensione a vuoto: una batteria può mostrare una tensione apparentemente corretta e crollare sotto carico.2. Avvia il motore e misura ai poliMisura la tensione direttamente sui terminali della batteria con motore al minimo. Annotala senza ancora trarre conclusioni.3. Aumenta gradualmente il regimeRipeti la misura al regime indicato dal manuale d'officina. Su molti impianti 12 V la tensione di carica sale verso la fascia dei 14 V, ma non esiste un unico valore valido per tutti i modelli. Shindengen, per esempio, pubblica regolatori con tensioni nominali intorno a 14,5 V, ma il valore corretto resta quello previsto dal sistema specifico.4. Accendi gli utilizzatori previstiSe il manuale richiede il test con fari o altri carichi accesi, ripeti la misura. Una caduta anomala può indicare statore debole, connessioni resistive, batteria degradata o regolatore che non gestisce correttamente la corrente richiesta.5. Controlla le connessioniPrima di condannare il regolatore, ispeziona:morsetti batteria;massa motore/telaio;connettore statore-regolatore;connettore regolatore-impianto;fusibile principale;eventuali giunzioni intermedie.Come interpretare i valori senza cambiare pezzi a casoLa tensione sale rispetto a motore spento e poi si stabilizzaÈ il comportamento atteso di un sistema che sta caricando, ma va confrontato con la specifica del veicolo. Se rientra nel campo previsto e resta stabile al regime di prova, il sistema di ricarica è probabilmente funzionante.La tensione rimane quasi uguale a quella della batteriaIl sistema potrebbe non stare caricando. Non significa automaticamente regolatore guasto: il problema può essere statore, cablaggio, connettore, massa o fusibile.La tensione continua a salire oltre la specificaÈ una condizione di sovraccarica. Spegni il veicolo e verifica regolatore, connessioni e massa. Continuare a usare il mezzo può danneggiare batteria e dispositivi elettrici.La tensione oscilla in modo irregolareControlla prima contatti, morsetti e connettori. Un falso contatto può produrre valori che sembrano un difetto elettronico del regolatore.Regolatore che sovraccarica: cosa può succedereQuando il regolatore non limita correttamente l'uscita del generatore, la tensione può superare il limite previsto. Le conseguenze dipendono dal veicolo e dall'entità del problema:batteria che si surriscalda;lampade con durata molto ridotta;fusibili o componenti elettrici danneggiati;errori delle centraline;strumentazione instabile;possibili danni a accessori elettronici.Una batteria che “bolle” o si gonfia non va trattata semplicemente ricaricandola. Va verificato subito il sistema e la batteria deve essere controllata o sostituita se danneggiata.Batteria che non carica: regolatore o altro?Quando la tensione rimane troppo bassa, le cause possibili sono più numerose:statore che produce poca corrente;una fase dello statore interrotta;regolatore/raddrizzatore guasto;connettore bruciato;massa debole;cavo positivo con forte caduta di tensione;fusibile o portafusibile deteriorato;batteria con elemento danneggiato.Prima di ordinare il regolatore conviene quindi dimostrare che lo statore alimenta correttamente il regolatore e che l'uscita non raggiunge la batteria come dovrebbe.Come controllare lo statore prima del regolatoreLa procedura dipende dal tipo di statore e dallo schema del mezzo. Un generatore trifase ha normalmente più fili di uscita che devono essere confrontati tra loro; un piccolo scooter può utilizzare invece un sistema monofase o circuiti separati.I controlli tipici comprendono:misura della tensione AC prodotta dal generatore al regime indicato;confronto tra le fasi quando presenti;resistenza degli avvolgimenti secondo specifica;isolamento verso massa quando previsto;ispezione del connettore per segni di surriscaldamento.Non utilizzare valori trovati per un altro scooter. Numero di poli, avvolgimenti e tensioni possono cambiare radicalmente tra Piaggio, Minarelli, Honda, Yamaha, Peugeot, Kymco e altri motori.Connettori e masse: il guasto che imita il regolatoreUno dei problemi più sottovalutati è l'aumento di resistenza nei contatti elettrici. Quando un terminale è ossidato o allentato, la corrente che lo attraversa genera calore. Il calore peggiora il contatto, il contatto genera ancora più calore e il connettore può arrivare a sciogliersi.Segnali tipici:plastica marrone o annerita;pin opachi o verdi per ossidazione;terminale che non stringe bene il maschio;isolante del filo indurito vicino al connettore;odore di plastica surriscaldata;valori di tensione diversi misurando prima e dopo la connessione.Quando sostituisci un regolatore con connettore danneggiato, ripristina anche il cablaggio: montare il componente nuovo sullo stesso contatto surriscaldato può causare rapidamente un nuovo guasto.Regolatore SCR, MOSFET e sistemi moderniNon tutti i regolatori utilizzano la stessa tecnologia. Nei sistemi motociclistici si trovano regolatori shunt tradizionali, versioni MOSFET, regolatori “open” e sistemi a controllo di fase.La documentazione tecnica Shindengen mostra che i sistemi possono controllare l'uscita del generatore in modi differenti: alcuni cortocircuitano l'uscita quando la tensione è alta, altri la aprono, mentre i sistemi più evoluti controllano la fase di conduzione. Queste differenze influenzano dissipazione, efficienza e compatibilità.Per questo non è corretto montare un regolatore MOSFET “universale” soltanto perché sembra migliore. Deve essere elettricamente compatibile con il generatore, la batteria e il cablaggio.Come scegliere il regolatore di tensione correttoPer trovare il ricambio giusto controlla sempre:marca e modello del veicolo;anno e cilindrata;codice del regolatore originale;numero e forma dei connettori;numero di pin e fili;posizione dei fissaggi;tipo di generatore e impianto;eventuale dissipatore e posizione di montaggio.Non usare soltanto il numero dei fili. Due regolatori a cinque fili possono avere pinout e funzioni completamente differenti.Puoi consultare la categoria FMS2 regolatori di tensione moto e scooter. Se hai dubbi, invia modello, anno e codice stampato sul componente originale.Montaggio del nuovo regolatore: cosa controllarePulizia dei connettoriI terminali devono essere integri, puliti e con una corretta pressione di contatto. Se il connettore è deformato, sostituiscilo.Massa e fissaggioSu alcuni impianti il fissaggio contribuisce alla massa o alla dissipazione. Non interporre materiali isolanti o spessori non previsti.VentilazioneIl regolatore dissipa calore. Rimontalo nella posizione prevista oppure in una posizione tecnicamente equivalente se l'applicazione modificata lo richiede. Non chiuderlo in un vano senza ventilazione se il componente è progettato per raffreddarsi tramite alettatura e flusso d'aria.Cablaggio lontano da scarico e parti mobiliFissa i cavi evitando collettore, marmitta, ventola, ruote, sterzo e punti dove il telaio può schiacciare l'isolante.Controllo finale con multimetroDopo il montaggio ripeti la misura di ricarica. Sostituire il pezzo senza verificare il risultato non conferma che il guasto sia stato risolto.La batteria va sostituita insieme al regolatore?Non sempre. Se il regolatore era guasto per sottocarica ma la batteria è relativamente recente e supera correttamente i test, può essere ancora utilizzabile dopo una ricarica appropriata.Se invece la batteria ha subito sovraccarica, si è gonfiata, ha perso elettrolita o non mantiene più la carica, va sostituita. In caso di dubbio esegui un test sotto carico o un test della capacità.Le batterie disponibili sono nella categoria FMS2 batterie moto e scooter.Perché un regolatore nuovo può bruciarsi di nuovo?Se il nuovo componente dura poco, cerca una causa a monte:statore con uscita anomala;connettori resistivi e surriscaldati;massa insufficiente;batteria non corretta o danneggiata;regolatore non compatibile;posizione con raffreddamento insufficiente;cablaggio modificato male;accessori elettrici collegati senza considerare la capacità dell'impianto.Il regolatore deve essere considerato parte di un sistema, non un componente isolato.10 errori da evitare nella diagnosi1. Cambiare subito il regolatore perché la batteria è scaricaUna batteria vecchia o un assorbimento parassita possono produrre lo stesso sintomo.2. Usare un valore di tensione trovato online per un altro modelloConfronta sempre con il manuale del veicolo.3. Testare la ricarica con batteria completamente scaricaPrima valuta lo stato della batteria.4. Misurare AC quando serve DC, o viceversaUn'impostazione sbagliata del multimetro rende inutile il test.5. Ignorare i connettoriUn connettore annerito è una parte del guasto, non un dettaglio estetico.6. Montare un regolatore con lo stesso numero di filiIl pinout può essere diverso.7. Usare morsetti o giunzioni improvvisateUna giunzione resistiva può generare calore e caduta di tensione.8. Sostituire il fusibile con uno più grandePuò trasformare un problema elettrico in un danno al cablaggio.9. Spostare il regolatore in un punto senza ventilazioneLa dissipazione termica fa parte del progetto.10. Non ripetere il test dopo la riparazioneMisura nuovamente la ricarica e verifica che il sistema rimanga stabile.Consiglio FMS2Se devi ordinare un regolatore, non inviare soltanto “Piaggio 50” o “Honda 125”. Comunica modello completo, anno e, se possibile, il codice presente sul regolatore originale e una foto dei connettori. È il modo più efficace per evitare incompatibilità.FAQ sul regolatore di tensione moto e scooterCome faccio a capire se il regolatore è bruciato?Misura il sistema di ricarica e confrontalo con la specifica del veicolo. Se lo statore produce correttamente, cablaggi e masse sono integri ma la tensione in uscita dal regolatore è troppo bassa, troppo alta o instabile, il regolatore diventa il principale sospettato.Che tensione deve avere la batteria a motore acceso?Dipende dal veicolo e dal sistema. Molti impianti 12 V lavorano nella zona dei 14 V, ma il valore corretto è quello indicato dal manuale d'officina. Non diagnosticare un guasto usando un numero universale.Se la batteria non carica è sempre colpa del regolatore?No. Possono essere responsabili statore, batteria, cablaggi, fusibili, connettori e masse.Un regolatore guasto può bruciare la batteria?Sì, se provoca sovratensione può sovraccaricare e danneggiare la batteria e altri componenti elettrici.Posso montare un regolatore con più Ampere?La corrente nominale da sola non definisce la compatibilità. Regolatore e generatore devono essere compatibili per schema, tipo di controllo, tensione, pinout e applicazione.Un regolatore MOSFET è sempre migliore?Può offrire vantaggi di efficienza in determinate architetture, ma non è automaticamente intercambiabile con qualunque regolatore tradizionale. Va verificata la compatibilità elettrica.È normale che il regolatore sia caldo?Sì, entro certi limiti: deve dissipare calore durante il funzionamento. Calore estremo associato a tensione anomala, connettori bruciati o odore di plastica richiede invece controlli.Devo cambiare anche la batteria quando sostituisco il regolatore?Solo se la batteria risulta danneggiata o non supera i test. Una batteria ancora efficiente può essere ricaricata e riutilizzata.Come scelgo il regolatore giusto?Usa marca, modello, anno, codice originale, connettori, numero pin e applicazione dichiarata. Non scegliere soltanto per forma o numero dei fili.
